| PG雙閘氣鎖耐磨陶瓷出料閥Ｃ型 |
| 產品型號：PGZ43CY |
|
|
產品引用標準：
PG耐磨陶瓷出料閥產品主體采用鑄鋼、鑄鐵、耐磨陶瓷組合而成。
使用溫度≤250°C。
執行機構公稱壓力為0.4—0.6Mpa，閥門公稱壓力為1Mpa。 |
產品用途：
本閥主要適用于火電廠干灰系統灰、渣出料的啟閉之用，也適用于礦山、造紙、石化等有磨損。腐蝕的粉塵、水、油、蒸氣等介質在管路上的啟閉之用。 |
產品結構特點：
本閥門具有密封性能好，耐高溫，耐磨性強，啟閉靈活，無卡灰及積灰現象，使用壽命長等特點。 |

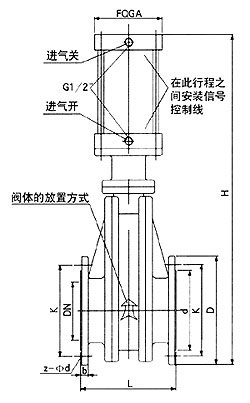

主要外形尺寸：
通徑mm |
連接尺寸 |
外形尺寸及配制執行器 |
DN |
D |
K |
d |
b |
Z-φd |
L |
H |
FQGA |
80 |
200 |
160 |
132 |
15 |
8-Ф18 |
235 |
578 |
100﹡100 |
100 |
220 |
180 |
156 |
16 |
8-Ф18 |
240 |
746 |
125﹡120 |
125 |
250 |
210 |
185 |
16 |
8-Ф18 |
240 |
825 |
125﹡145 |
150 |
285 |
240 |
210 |
18 |
8-Ф22 |
255 |
920 |
160﹡170 |
200 |
340 |
295 |
266 |
20 |
8-Ф22 |
334 |
1120 |
200﹡230 |
225 |
365 |
325 |
295 |
24 |
8-Ф22 |
334 |
1156 |
200﹡245 |
250 |
395 |
350 |
320 |
26 |
12-Ф22 |
334 |
1372 |
200﹡285 |
|
|
|
|
