| 杠桿浮球式蒸汽疏水閥 |
| 產品型號：SF-WF |
|
|
用途及使用范圍：
廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備，干燥機及各種大型熱交換器等，特別適用于凝結水特大排量工作場和。 |
結構特點及工作原理：
1、采用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
|

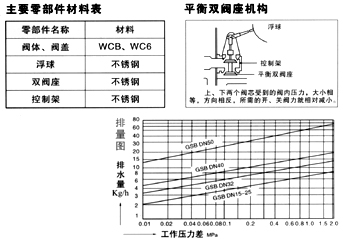

技術參數表：
|
產品型號
Product Type
|
公稱通徑
DN（mm)
Nominal Diameter
|
連接方式
Type Of Connection
|
使用壓力
（Mpa)
|
溫度(℃）
|
外形尺寸External Dimensions
|
參數重量
|
|
L
|
L1
|
H
|
H1
|
W
|
|
|
15
20
25
|
法蘭
|
0～0.6
0～1.0
|
260
|
310
|
198
|
230
|
135
|
|
13
|
|
|
40
50
|
法蘭
|
0～0.6
0～1.0
|
260
|
360
|
198
|
295
|
170
|
|
|
|
|
|
S41H-50L
|
50
|
法蘭
（垂直式）
|
0～1.0
|
260
|
320
|
160
|
|
250
|
160
|
|
|
S41H-50W
|
50
|
法蘭
|
0～1.0
|
260
|
270
|
160
|
|
250
|
324
|
|
|
GM25
GSB2-10、20
|
25～50
|
法蘭
|
0.01～1.0
0.01～2.0
|
425
|
200
|
310
|
125
|
95
|
|
21
|
|
GM6
GSB6-10、20
|
40～80
|
法蘭
|
0.01～1.0
0.01～2.0
|
425
|
270
|
440
|
345
|
125
|
|
52
|
|
GM8
GSB8-10、20
|
80～100
|
法蘭
|
0.01～1.0
0.01～2.0
|
425
|
350
|
550
|
460
|
170
|
|
125
|
|
|
|
|
